压缩空气系统在工作过程中会产生冷凝水,含有油污及颗粒杂质的冷凝水若不能及时排放,会严重影响气体品质。

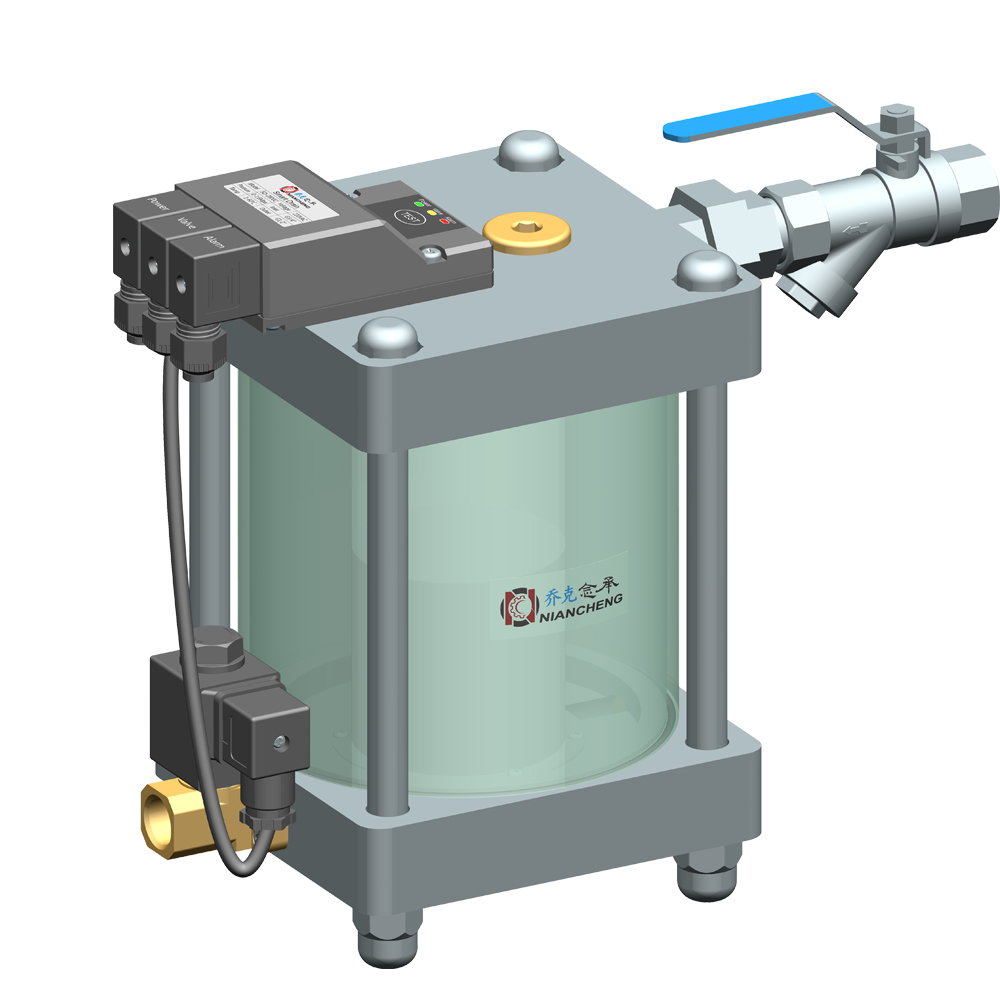

乔克念承Smart Drain是一种零气耗液位感应智能排水器,其采用液位传感器与单片机控制系统相配合,可根据冷凝水的实际产生量进行有效排放,只排水,不排气,避免压缩空气损失。

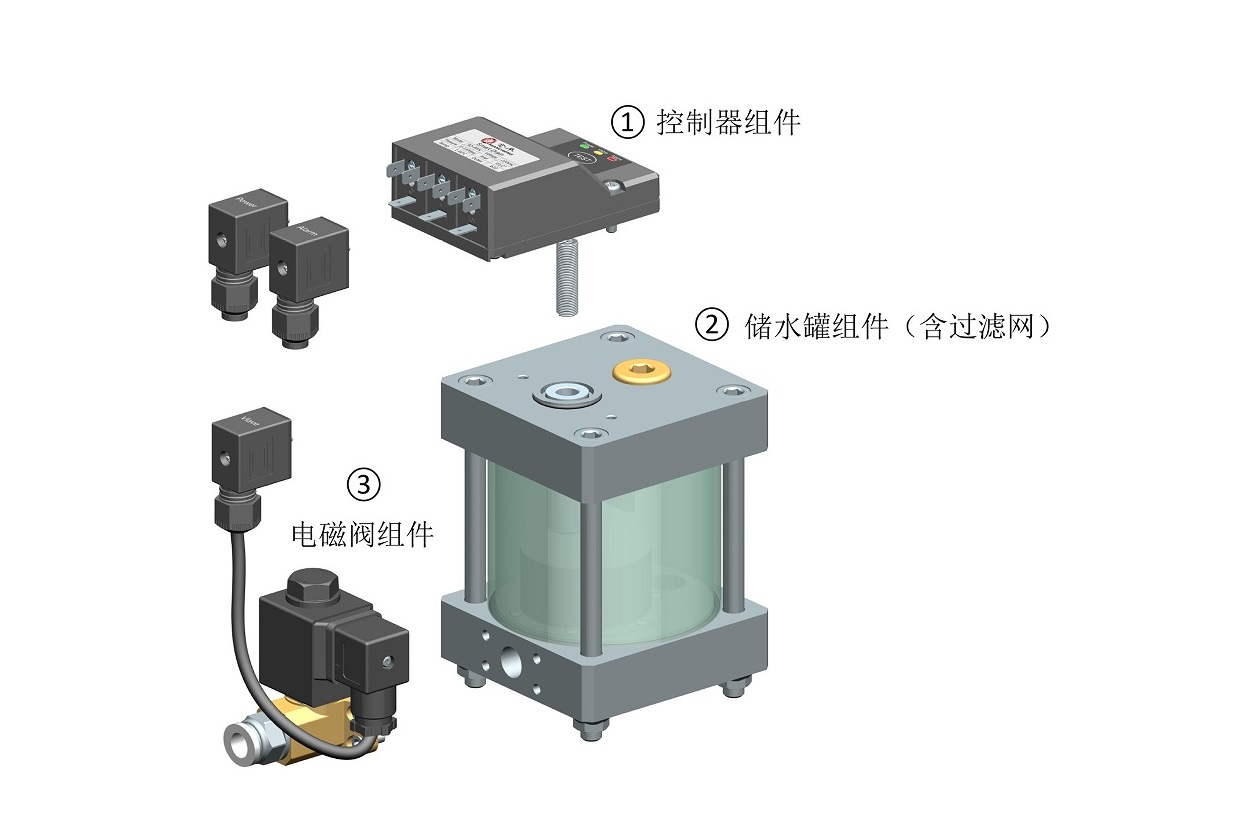

乔克念承Smart Drain采用模块化结构的创新设计,替代了传统的老式结构。老式的粘连结构需要复杂的内部端子接线,工作中自身无法断电,传感器和排放阀的拆装非常繁复,而Smart Drain的模块化结构克服了这一系列弊端,使用和维护更加便捷。
Smart Drain的设计排放速度快,动作频率高,过载能力强。
Smart Drain是一款标准型零气耗智能排水器,规格齐全,在排水量、工作压力、适用电压和材质等方面可提供多种选择。
乔克念承Smart Drain经过压力试验、流量试验、杂质试验、电磁干扰试验、淋水试验和寿命试验六大考核而定型,确保了长寿命和高可靠性。
![](/data/attachment/image/20220126/20220126102250_80963.jpg)

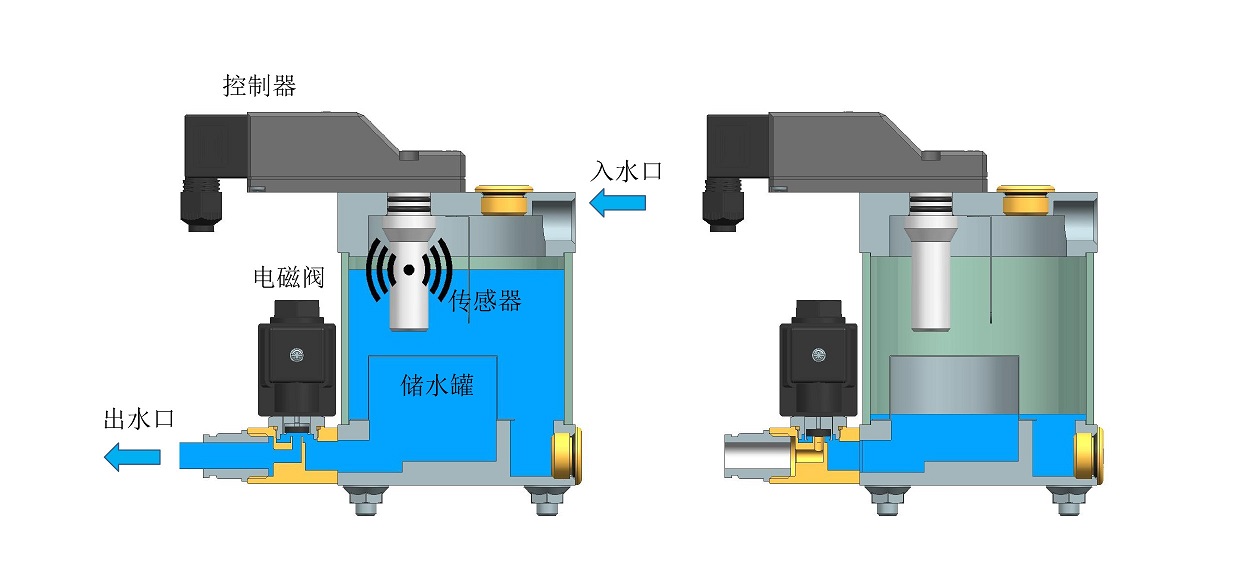

◆ 当水位升到感应点时,传感器发出信号,电磁阀打开,开始排放冷凝水;
◆ 当冷凝水快排完时,电磁阀自动关闭,残留少许冷凝水,形成水封;
◆ 当排水器出现故障导致水位过高时,传感器实时感应,自动进入自洁排水模式,并可远程输出故障信号。
![](/data/attachment/image/20220126/20220126102303_69405.jpg)
◆ 创新的模块化结构,使用和维护更便捷
◆ 手动测试功能
◆ 根据冷凝水产生量实时排放,零气耗
◆ 排水阀孔径大,配有过滤网,无堵塞
◆ 指示灯直观显示运行状态
◆ 超大水量、特殊电压、高压力型、全不锈钢型产品可选
◆ 故障信号输出功能
◆ 寒冷地区可配加热棒防止冰冻
◆ 半透明壳体,冷凝水变化过程可视
|
![]()
|
|
||
产品型号 |
SD-2800C |
SD-2800 |
||
产品特点 |
半透明复合材料罐体,液位可视 |
铝罐体 |
||
应用场合 |
大水量 |
|||
工作压力 |
0-0.3 Mpa |
0.3-1.6 Mpa |
0-0.3 Mpa |
0.3-1.6 Mpa |
对应工作压力的最大排水量 |
480 L/h |
560 L/h |
480 L/h |
560 L/h |
推荐适用空压机容量 |
600 m3/min |
|||
适用介质 |
水、含油冷凝水 |
|||
介质温度 |
1-60 ℃ |
|||
环境温度 |
1-60℃(零下温度可选用加热棒附件) |
|||
入口尺寸 |
3 * G3/4’’ |
|||
出口尺寸 |
G1/2’’ |
|||
排放阀类型 |
电磁阀 |
|||
排水流量孔径 |
5.5 mm |
|||
排放阀前置过滤网 |
有(内置) |
|||
容器壳体材质 |
半透明复合材料 |
铝 |
||
手动排水功能 |
有 |
|||
防护等级 |
IP65 |
|||
标准电压 |
24V AC/DC 、110V AC 、220V AC |
|||
报警功能 |
同时提供N.O(报警接通)和N.C(报警断开)两种形式的无源触点输出 |
|||
报警触点负载 |
交流电最大负载62.5VA,直流电最大负载60W |
|||
外形尺寸 长*宽*高(mm) |
229 * 176 * 292 |
229 * 176 * 292 |
||
产品净重 |
7.8 kg |
8.8 kg |
