真空系统在运行过程中会有水,如不及时排出,会损坏真空泵、降低系统真空度、阻塞真空管路等。
Vacuum Drain是一种专门用于真空系统排水的智能排水器,其采用液位传感器、单片机控制和气动控制系统相配合,可实现真空系统运行中的在线排水,适用于真空泵吸气口气/水分离器的排水、真空缓冲罐的排水、真空管路积液处的排水等。
Vacuum Drain采用压缩空气动力排水,动作频率高,排放速度快。
Vacuum Drain分有平衡回路型和无平衡回路型两个系列产品。有回路型为标准型产品,可接负压平衡管,进水流畅,额定排水量较大;无回路型主要顾及无法安装负压平衡管的应用,但因进水不畅,额定排水量较小。
Vacuum Drain真空排水器经过真空试验、流量试验、杂质试验、电磁干扰试验、淋水试验和寿命试验六大考核而定型,确保了长寿命和高可靠性。
● 真空系统运行中在线排水
● 液位感应,智能控制
● 手动测试功能
● 采用压缩空气动力,排放迅速
● 用于真空罐、真空泵吸气口气/水分离器
● 滞排报警功能
● 液位可视
● 模块化结构,维护便捷
● 寒冷地区可配加热棒防止冰冻

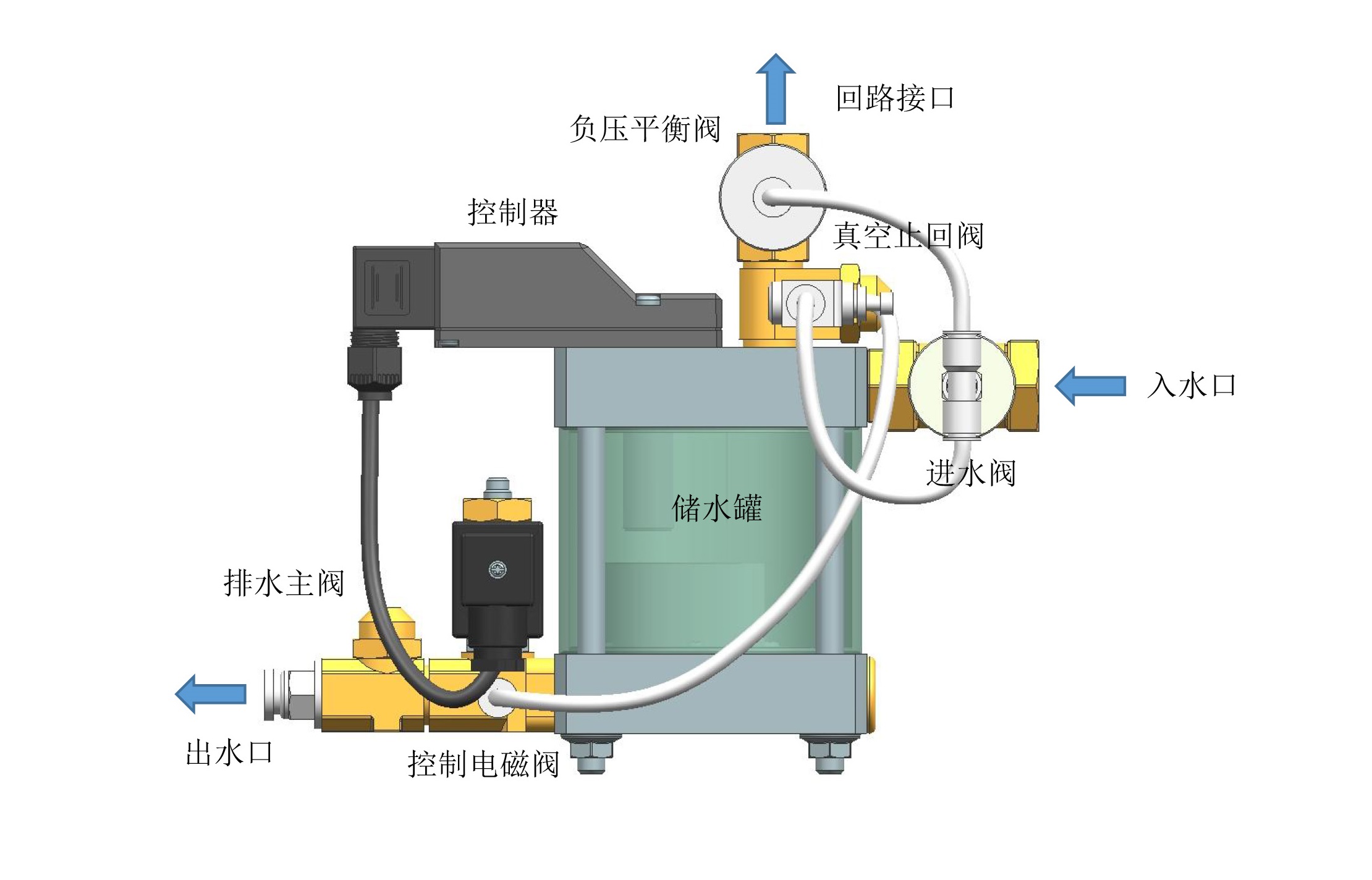

(有平衡回路型)
真空系统的水流入储水罐,水位持续升高;
当水位升高到传感器感应点时,控制器发出信号,控制电磁阀通电,进水阀和负压平衡阀关闭,储水罐与真空系统隔离,同时外部压缩空气进入储水罐,排水主阀打开,开始排水;
当水快排完时,控制电磁阀断电,罐体内压缩空气排空,排水主阀关闭,停止排水,同时进水阀和负压平衡阀打开,储水罐与真空系统接通,排水器开始进入下轮工作循环。
(有平衡回路型)
|
![]()
|
![]() |
![]() |
产品型号 |

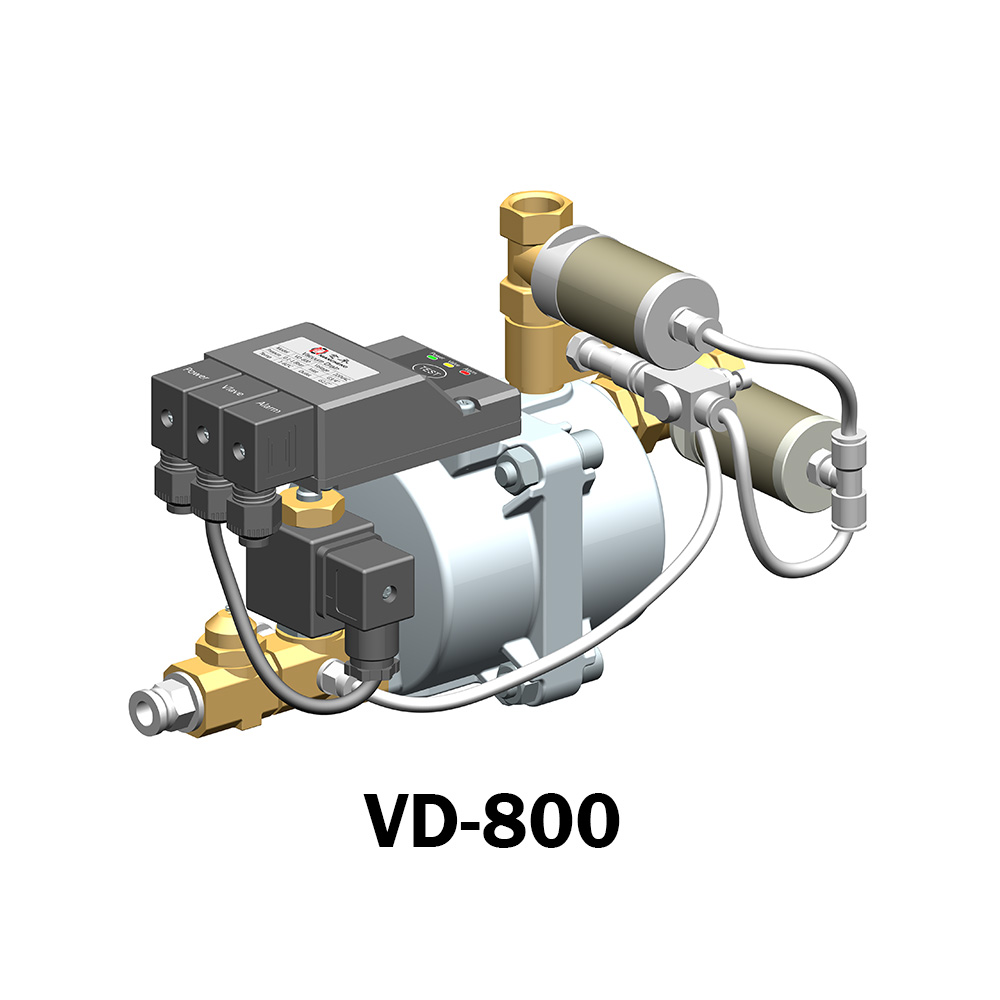

VD-800 |

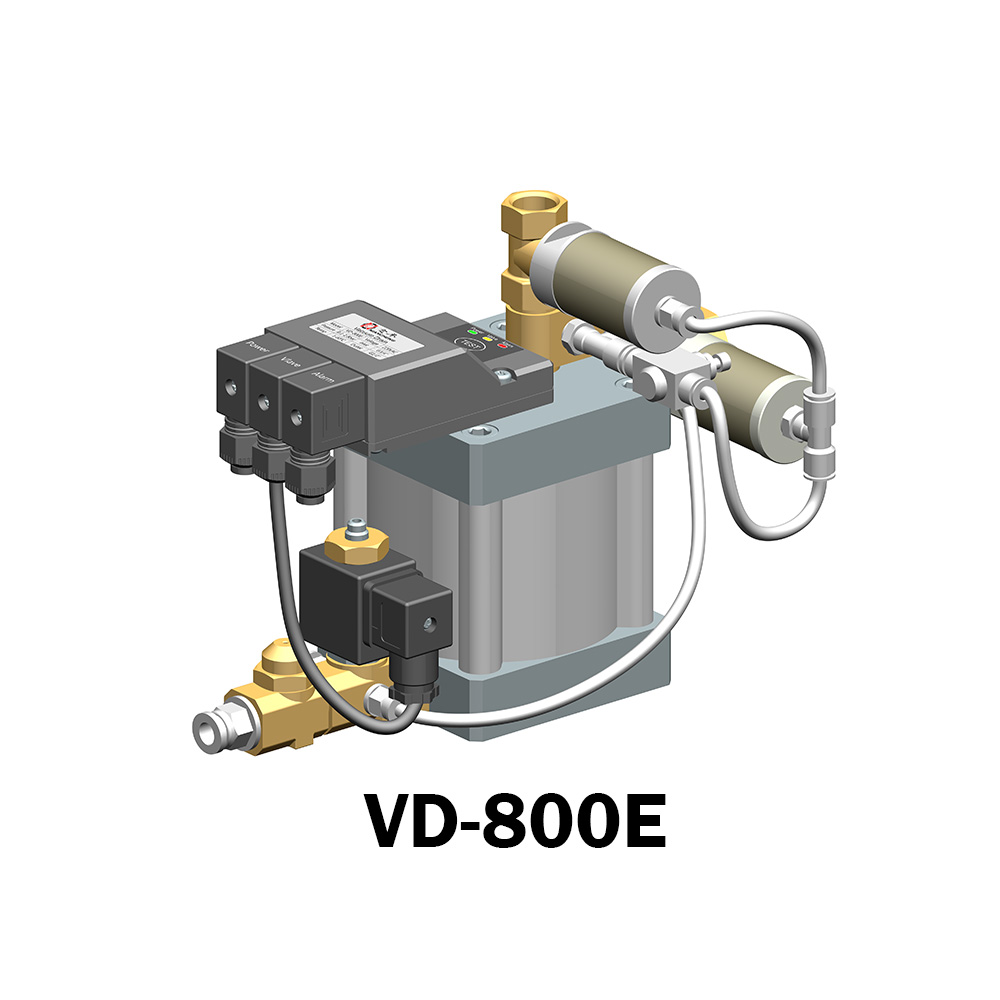

VD-800E |
VD-800C |
产品特征 |
不锈钢罐体 |
铝罐体 |
半透明复合材料罐体 液位可视 |
0.8Mp时额定排水量 |
40 L/h |
||
工作压力 |
0.1-1.8 bar(绝对压力) |
||
外接压缩空气 |
0.5-0.8 Mpa |
||
适用介质 |
水、油、空气 |
||
介质温度 |
1-60℃(零下温度可选用加热棒附件) |
||
入口尺寸 |
G3/4” |
||
出口尺寸 |
G1/2” |
||
平衡管接口尺寸 |
G1/2” |
||
排水流量孔径 |
4.0mm |
||
排水阀门类型 |
气动阀 |
||
容器壳体材质 |
304不锈钢 |
铝 |
半透明复合材料 |
内置过滤网 |
有 |
||
手动排水功能 |
有 |
||
防护等级 |
IP65 |
||
标准电压 |
24 VDC / 110 VAC / 220 VAC |
||
报警功能 |
同时提供N.O(报警接通)和N.C(报警断开)两种形式的无源触点输出 |
||
报警触点负载 |
交流电最大负载62.5VA,直流电最大负载60W |
||
外形尺寸长*宽*高(mm) |
290 * 175 * 185 |
275 * 175 * 210 |
275 * 175 * 225 |
产品净重 |
5.0 kg |
4.0 kg |
3.7 kg |
|
![]() |
![]() |
产品型号 |

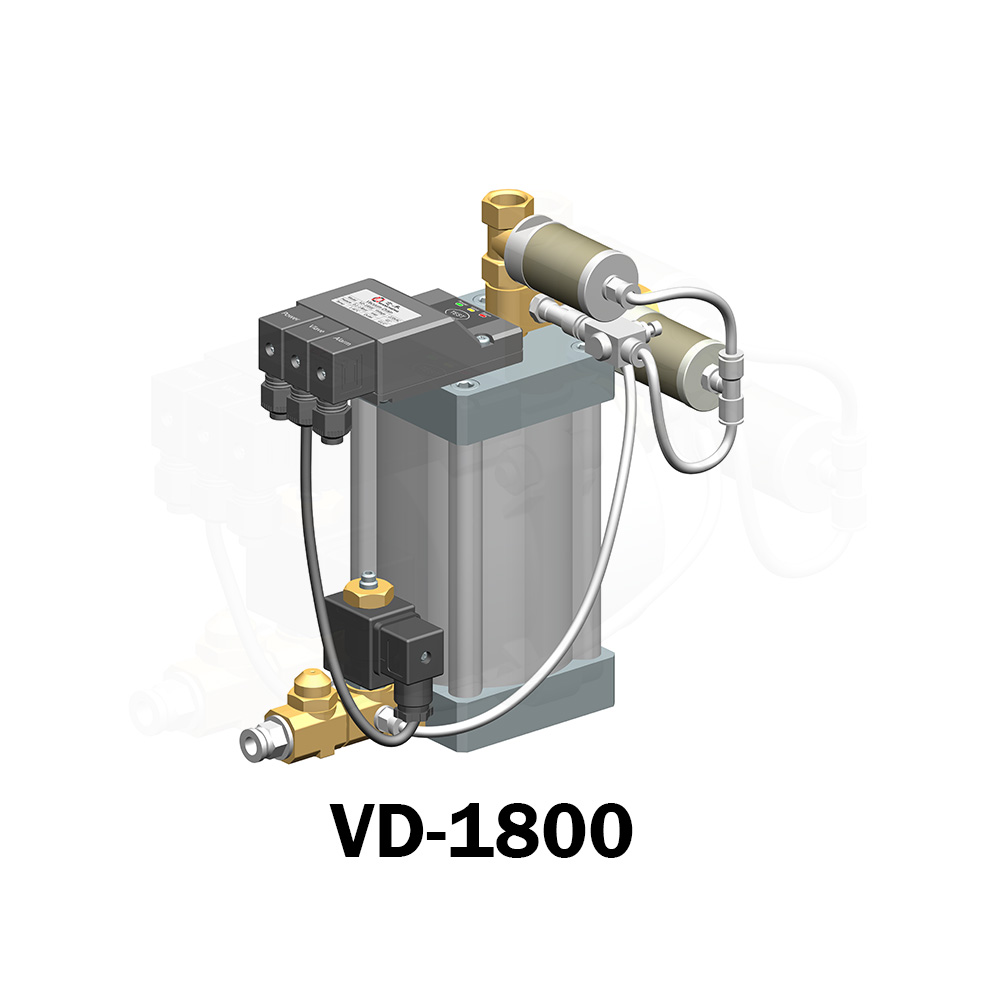

VD-1800 |

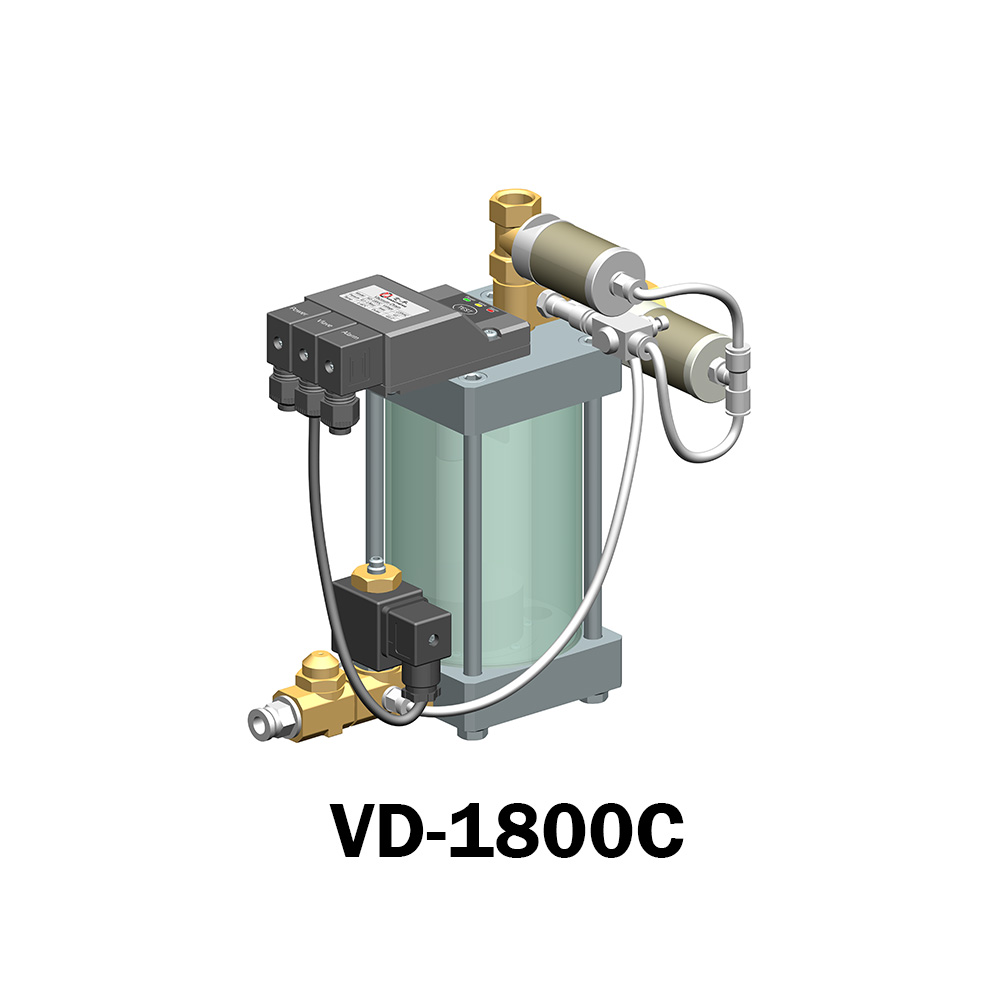

VD-1800C |
产品特征 |
铝罐体 |
半透明复合材料罐体 液位可视 |
0.8Mp时额定排水量 |
100 L/h |
|
工作压力 |
0.1-1.8 bar(绝对压力) |
|
外接压缩空气 |
0.5-0.8Mpa |
|
适用介质 |
水、油、空气 |
|
介质温度 |
1-60℃(零下温度可选用加热棒附件) |
|
入口尺寸 |
G3/4” |
|
出口尺寸 |
G1/2” |
|
平衡管接口尺寸 |
G1/2” |
|
排水流量孔径 |
5.0mm |
|
排水阀门类型 |
气动阀 |
|
容器壳体材质 |
铝 |
半透明复合材料 |
内置过滤网 |
有 |
|
手动排水功能 |
有 |
|
防护等级 |
IP65 |
|
标准电压 |
24 VDC / 110 VAC / 220 VAC |
|
报警功能 |
同时提供N.O(报警接通)和N.C(报警断开)两种形式的无源触点输出 |
|
报警触点负载 |
交流电最大负载62.5VA,直流电最大负载60W |
|
外形尺寸长*宽*高(mm) |
275 * 175 * 280 |
275 * 175 * 290 |
产品净重 |
4.5 Kg |
4.0 Kg |
|
![]() |
![]() |
产品型号 |

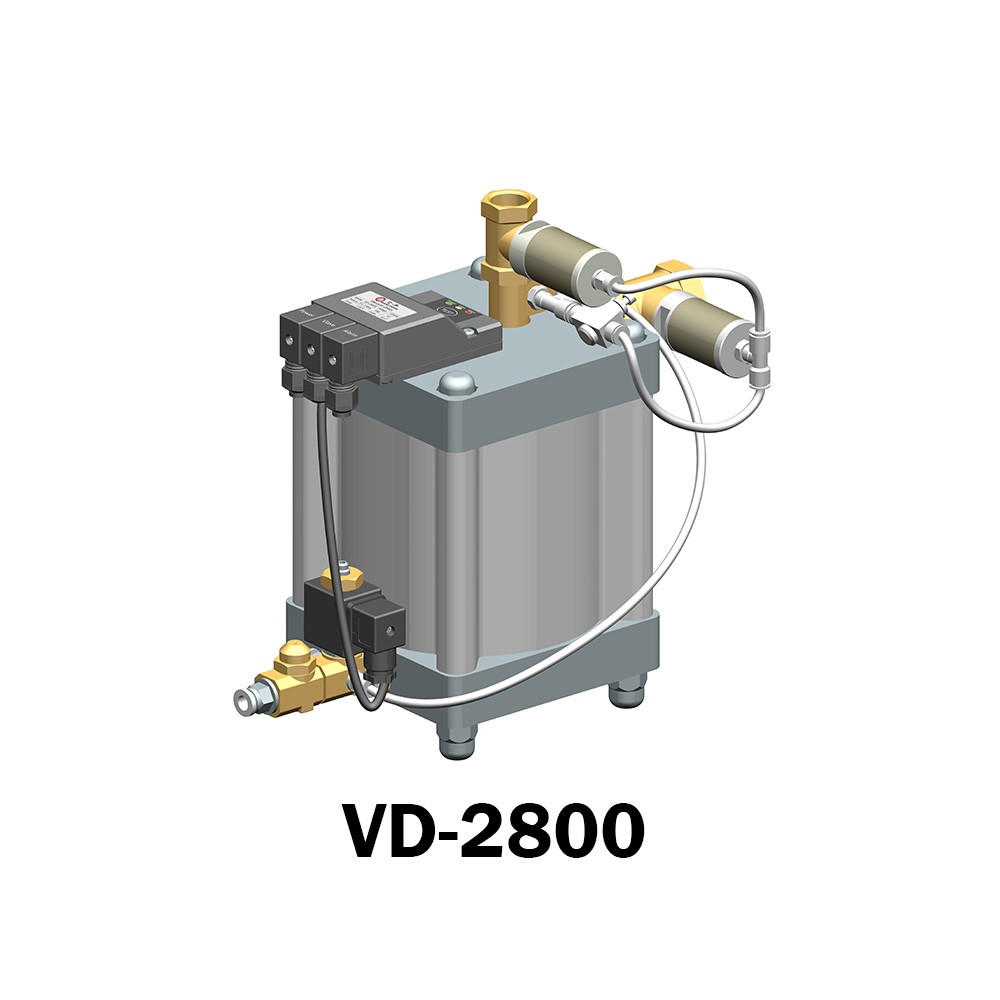

VD-2800 |

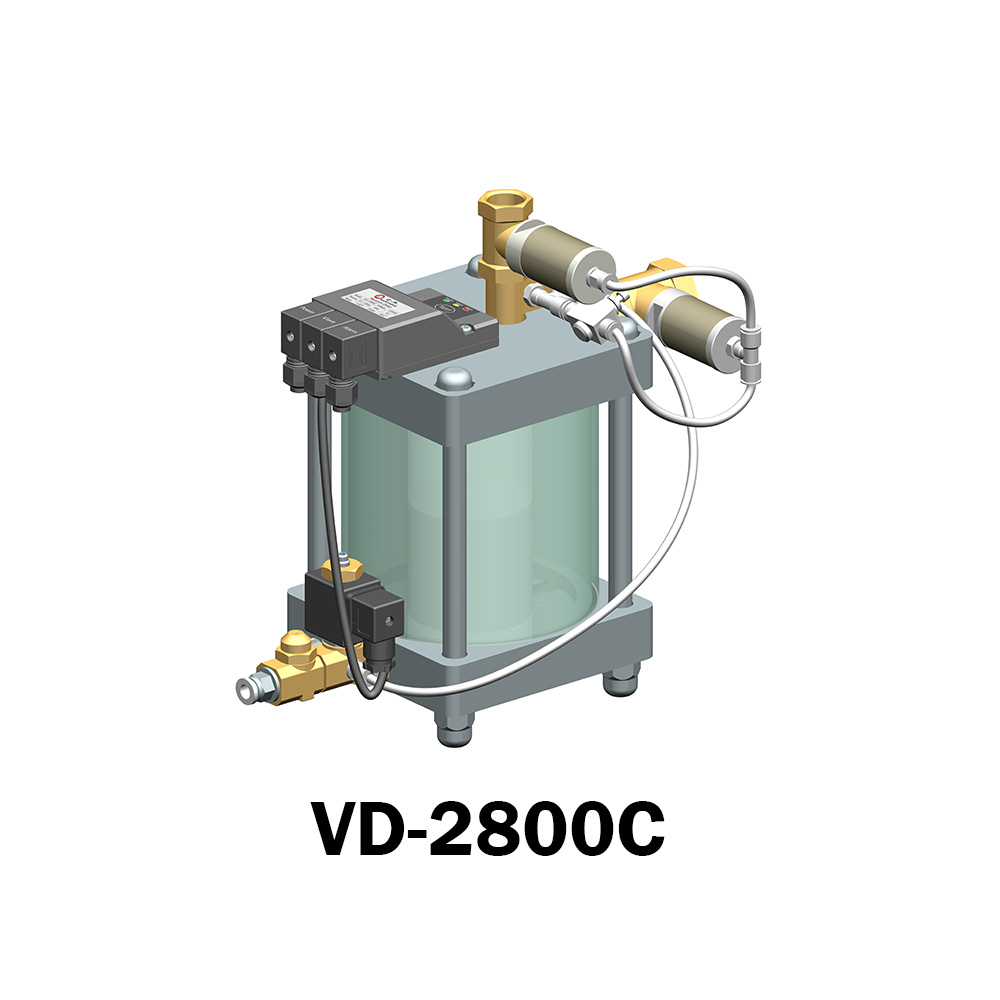

VD-2800C |
产品特征 |
铝罐体 |
半透明复合材料罐体 液位可视 |
0.8Mp时额定排水量 |
250 L/h |
|
工作压力 |
0.1-1.8 bar(绝对压力) |
|
外接压缩空气 |
0.5-0.8 Mpa |
|
适用介质 |
水、油、空气 |
|
介质温度 |
1-60℃(零下温度可选用加热棒附件) |
|
入口尺寸 |
G1” |
|
出口尺寸 |
G1/2” |
|
平衡管接口尺寸 |
G3/4” |
|
排水流量孔径 |
6.0mm |
|
排水阀门类型 |
气动阀 |
|
容器壳体材质 |
铝 |
半透明复合材料 |
内置过滤网 |
有 |
|
手动排水功能 |
有 |
|
防护等级 |
IP65 |
|
标准电压 |
24 VDC / 110 VAC / 220 VAC |
|
报警功能 |
同时提供N.O(报警接通)和N.C(报警断开)两种形式的无源触点输出 |
|
报警触点负载 |
交流电最大负载62.5VA,直流电最大负载60W |
|
外形尺寸长*宽*高(mm) |
365 * 215 * 340 |
365 * 215 * 340 |
产品净重 |
10.3 Kg |
9.3 Kg |
