压缩空气系统在工作过程中会产生冷凝水，含有油污及颗粒杂质的冷凝水若不能及时排放，会严重影响气体品质。
乔克念承Smart Drain是一种零气耗液位感应智能排水器，其采用液位传感器与单片机控制系统相配合，可根据冷凝水的实际产生量进行有效排放，只排水，不排气，避免压缩空气损失。
乔克念承Smart Drain采用模块化结构的创新设计，替代了传统的老式结构。老式的粘连结构需要复杂的内部端子接线，工作中自身无法断电，传感器和排放阀的拆装非常繁复，而Smart Drain的模块化结构克服了这一系列弊端，使用和维护更加便捷。
Smart Drain的设计排放速度快，动作频率高，过载能力强。
Smart Drain是一款标准型零气耗智能排水器，规格齐全，在排水量、工作压力、适用电压和材质等方面可提供多种选择。
乔克念承Smart Drain经过压力试验、流量试验、杂质试验、电磁干扰试验、淋水试验和寿命试验六大考核而定型，确保了长寿命和高可靠性。

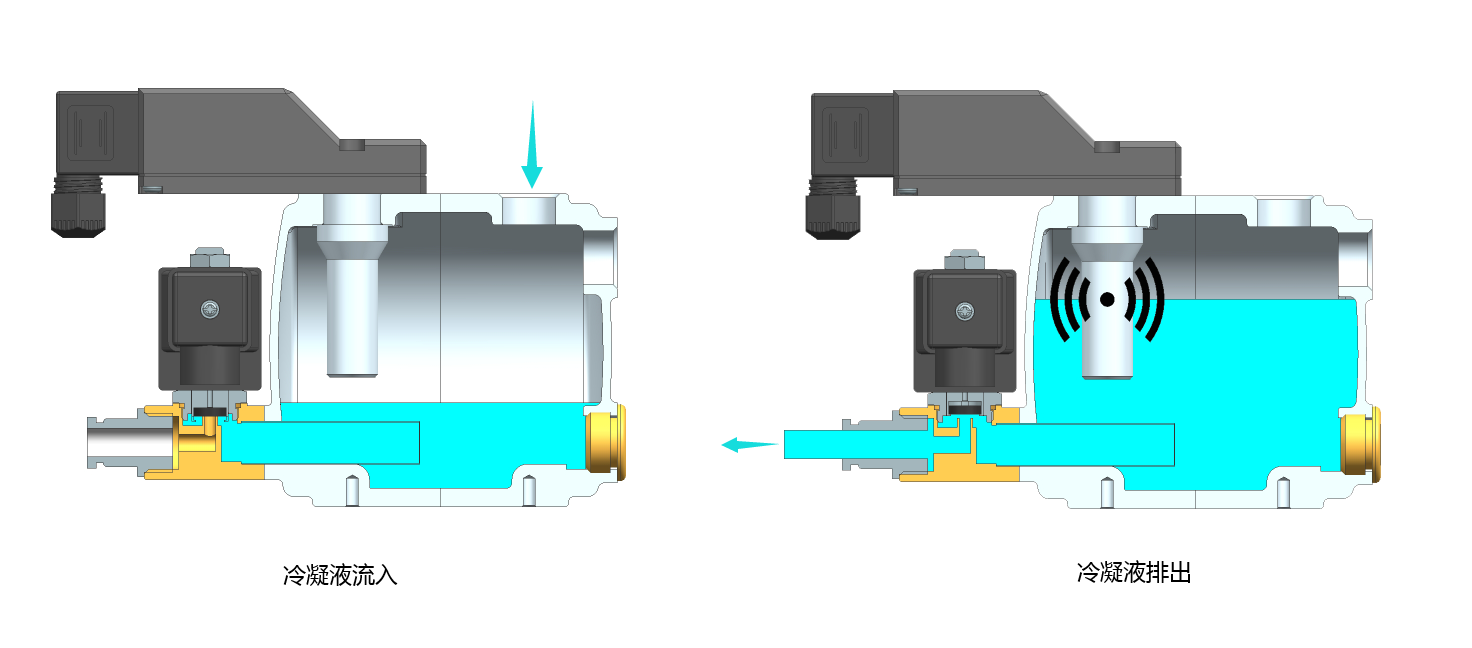

◆ 冷凝水从入水口流入储水罐，储水罐水位持续升高；
◆ 当水位升到感应点时，传感器发出信号，电磁阀打开，开始排放冷凝水；
◆ 当冷凝水快排完时，电磁阀自动关闭，残留少许冷凝水，形成水封；
◆ 当排水器出现故障导致水位过高时，传感器实时感应，自动进入自洁排水模式，并可远程输出故障信号。
◆ 创新的模块化结构，使用和维护更便捷
◆ 手动测试功能
◆ 根据冷凝水产生量实时排放，零气耗

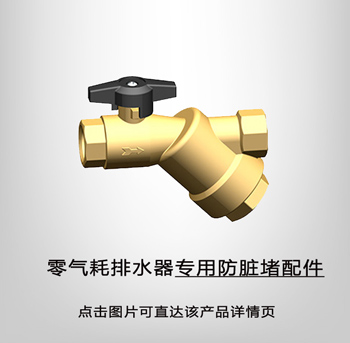

◆ 排水阀孔径大，配有过滤网，无堵塞
◆ 指示灯直观显示运行状态
◆ 特殊电压、高压力型、全不锈钢型产品可选
◆ 指示灯直观显示运行状态
◆ 故障信号输出功能

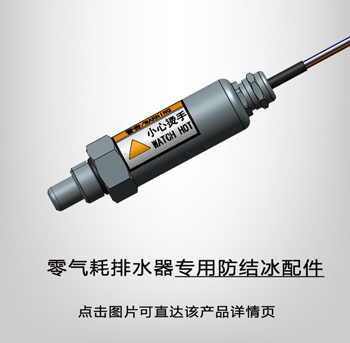

◆ 寒冷地区可配加热棒防止冰冻
|
|
|
 |
 |
|||
|
产品型号 |

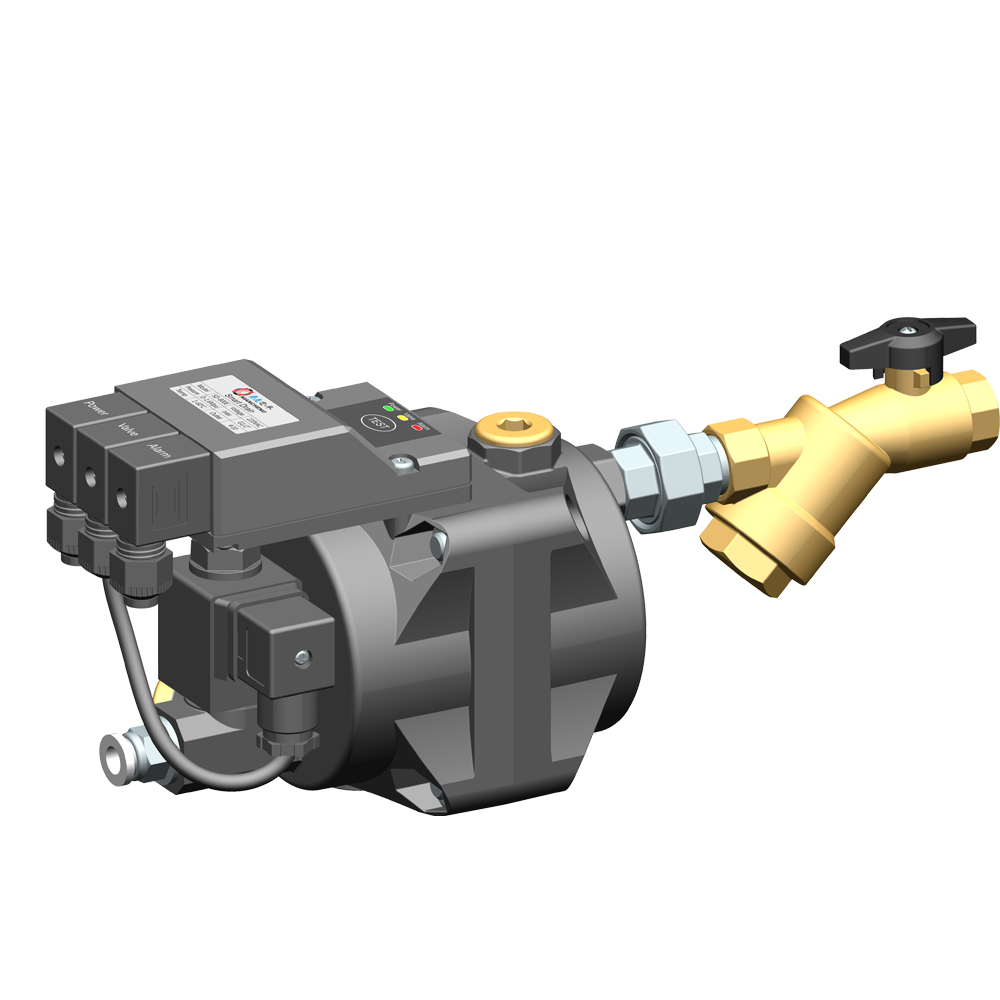

SD-800E |

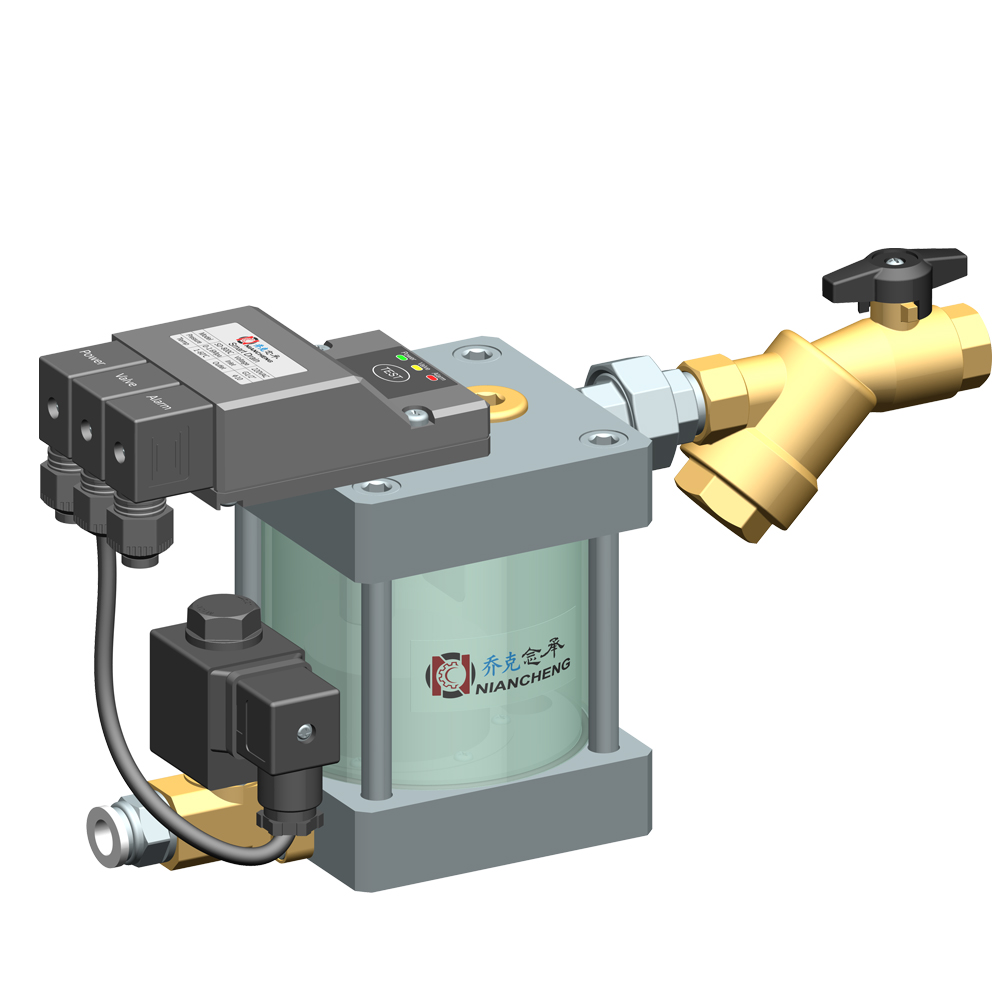

SD-800C |

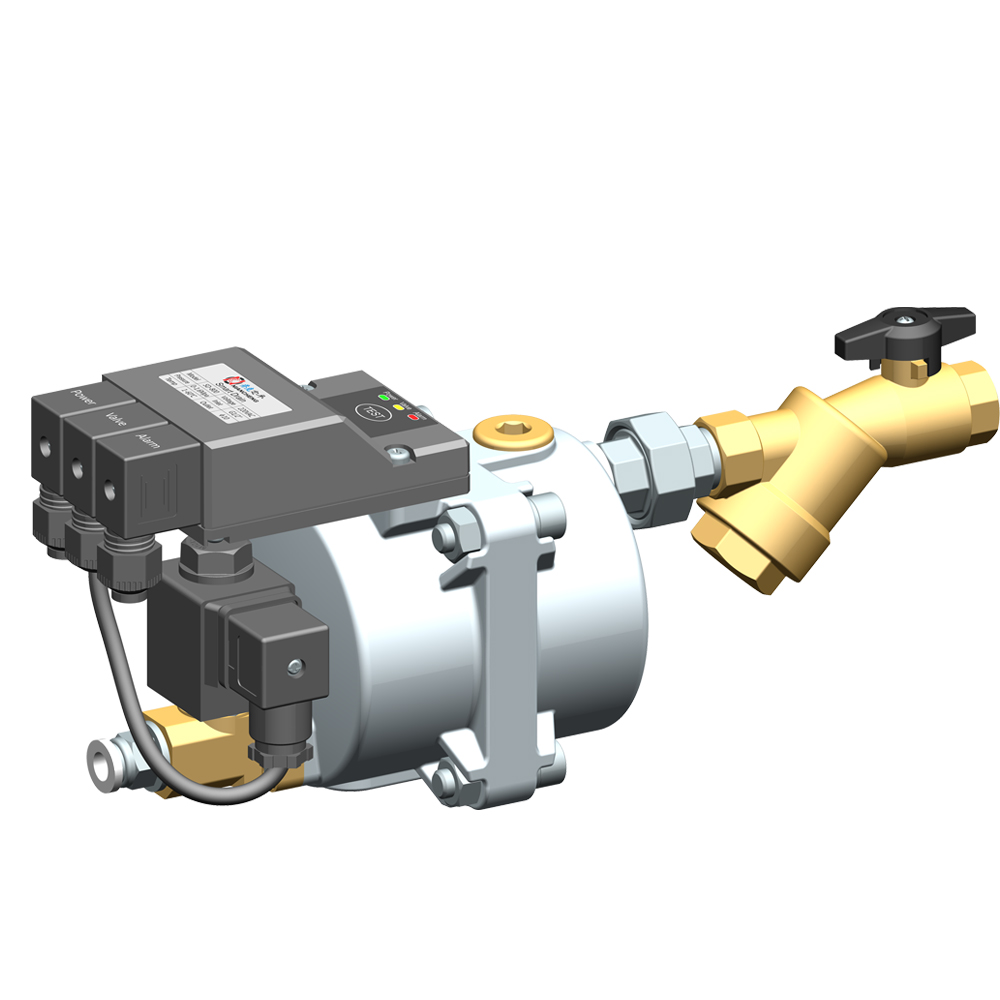

SD-800 |
|||
|
产品特点 |
①模块化结构 ②多种材质可选 ③液位可视可选 |
|||||
|
应用场合 |
通用型，如空压机冷却器、分离器、储气罐、冷干机等 |
|||||
|
工作压力 |
0-0.3 Mpa |
0.3-1.6 Mpa |
0-0.3 Mpa |
0.3-1.6 Mpa |
0-0.3 Mpa |
0.3-1.6 Mpa |
|
对应工作压力的最大排水量 |
100 L/h |
90 L/h |
100 L/h |
90 L/h |
100 L/h |
90 L/h |
|
推荐适用空压机容量 |
100 m3/min |
|||||
|
推荐适用冷干机容量 |
200 m3/min |
|||||
|
推荐适用过滤器容量 |
1000 m3/min |
|||||
|
适用介质 |
水、含油冷凝水 |
|||||
|
介质温度 |
1-60 ℃ |
|||||
|
环境温度 |
1-60℃（零下温度可选用加热棒附件） |
|||||
|
入口尺寸 |
3 * G1/2’’ |
|||||
|
出口尺寸 |
Φ10 (G1/2’’) |
|||||
|
排放阀类型 |
电磁阀 Solenoid valve |
|||||
|
排水流量孔径 |
4.0 mm |
|||||
|
排放阀前置过滤网 |
有（外置） |
有（内置） |
有（内置） |
|||
|
容器壳体材质 |
铝 |
半透明复合材料 |
304不锈钢 |
|||
|
手动排水功能 |
有 |
|||||
|
防护等级 |
IP65 |
|||||
|
标准电压 |
24V AC/DC 、110V AC 、220V AC |
|||||
|
报警功能 |
同时提供N.O(报警接通)和N.C(报警断开)两种形式的无源触点输出 |
|||||
|
报警触点负载 |
交流电最大负载62.5VA，直流电最大负载60W |
|||||
|
外形尺寸 长*宽*高（mm） |
207 * 110 * 147 |
186 * 110 * 173 |
202 * 110 * 147 |
|||
|
产品净重 |
2.5 kg |
2.5 kg |
3.8 kg |
|||
